手機窄邊框熱熔膠解決方案

返回列表 來源: 發布日期: 2017.06.30

手機窄邊框熱熔膠點膠方案總結:

熱熔膠行業的應用

熱熔膠具有環保特性(無揮發無異味),熱穩定性好,抗氧化性強及耐侯性和極強粘合力等特性。

其中廣泛應用于電子產品、汽車工業、服裝、植絨、印花反光材料和制鞋等行業。目前我司主要是在電子通訊行業的手機屏幕貼合和耳機按鍵的熱熔膠粘帖中有過應用,行業前景廣闊。

手機屏幕貼合現狀

1、智能手機作為一個如日中天的行業,其上的點膠應用點很多,除了傳統的UF,攝像頭,靜音鍵,音量鍵,天線固定,軟板補強等應用外,屏幕貼合也是一個非常常規的應用。

2、現在手機的屏幕尺寸做的也越來越大,各個手機廠商也都在手機尺寸固定的情況下,盡可能增加屏幕的尺寸,那么對手機屏幕與外框的粘接預留的點膠位置就會越來越小,也都在往窄邊框甚至無邊框的方向發展。

3、手機的產量是很大的,對設備的稼動率和UPH有很高的要求

目前采用的工藝介紹

1、傳統膠帶粘接已經滿足不了實際需求

2、越來越多的采用熱熔膠點膠工藝

3、新型的膠帶的出現

4、激光膠帶的出現及應用

三種方案優劣對比

  熱熔膠 傳統膠帶 熱熔膠膜
  優勢   粘接強度好,材料成本少,新品切換簡單   設備投入成本低,操作簡單   效率高
  劣勢   工藝影響因素多,過程控制要求高   強度暫時到不到要求   材料成本高,且設備投入成本高。

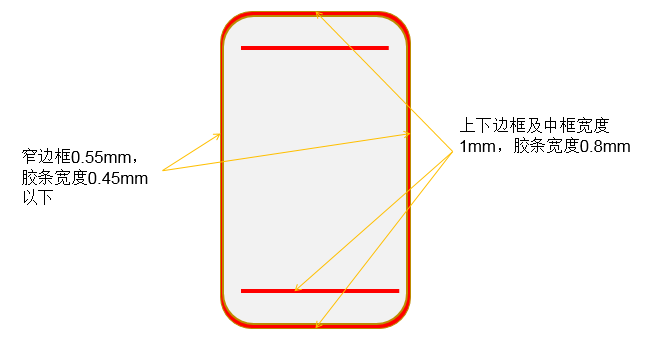

手機屏幕點膠位置示意圖

手機屏幕點膠位置示意圖

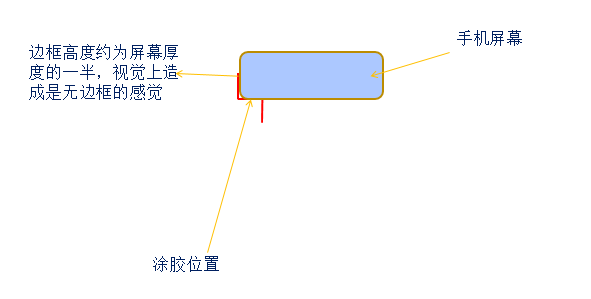

無邊框手機屏幕貼合位示意圖

無邊框手機屏幕貼合位示意圖

熱熔膠點膠的方案

一、平臺+ 針筒

二、平臺+噴射閥

三、柜式機一體化

VB-300+HY-30+C-180

主要部分:

nVB-300/Is-300,nHY-30,nC-180;n激光測高模塊;

手機窄邊框熱熔膠解決方案

平臺+噴射閥

VB-300/IS-300+C-180T+HY-30+V-7000+VBA10

手機窄邊框熱熔膠解決方案

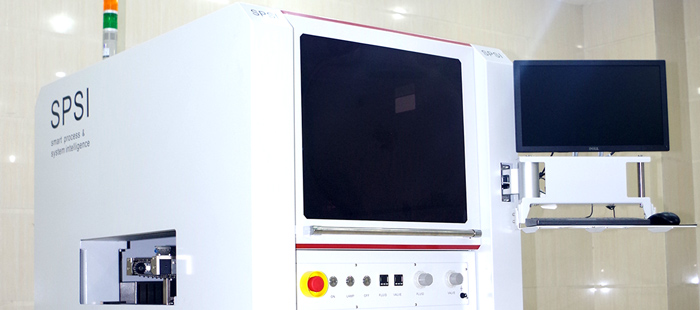

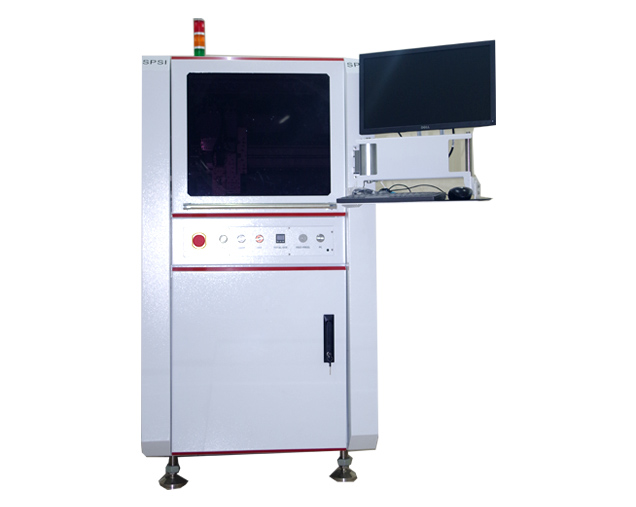

三、柜式機一體化

AU77S+C-180T+HY-30+V-7000

流水線上使用,前面搭載上下料機構,實現全自動上下料。

 手機窄邊框熱熔膠解決方案


熱熔膠設備

C-180控制器 是D-260與溫控加熱模塊集成一體式控制器, 溫度控制可以設定在500度以下進行點膠。上部溫控器控制膠筒加熱,下部溫控器控制噴嘴加熱

HY-30 針筒加熱組件 ?英寸內螺紋接口針頭,一般使用22G、 23G 、24G、25G針頭。

V7000+專用夾具

V7000熱熔膠點膠前需安裝專用流體槽,當用平臺運行時需要安裝專用夾具。

安裝順序為:相機光源-激光測高-相機-裝夾具-V7000-安裝噴嘴流道加熱模塊-膠筒加熱模塊。

 手機窄邊框熱熔膠解決方案

主流的熱熔膠廠商

1、富樂-9650系列,2、樂泰3542 3572,3、威爾邦 5200系列,4、道康寧熱熔硅膠,5、3M 2665

典型膠水

品牌 LOCTITE 富樂
  型號   3542   3572   EH9650
  應用溫度   90-120 °C   90-110°C   110  °C
  開放時間   2 min   2-4 min   2.5 min
  粘度   4000-6000@100 °C   5000-7000@100 °C   3700±2000@ 110  °C


手機窄邊框熱熔膠解決方案

手機窄邊框熱熔膠解決方案

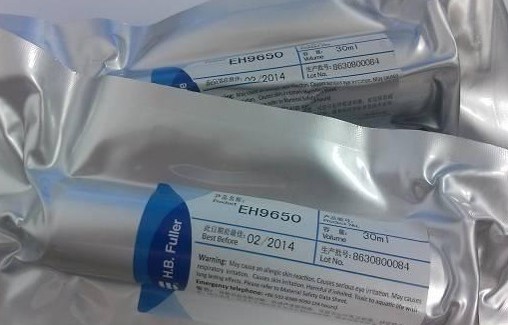

都為30cc針筒包裝,但有別于普通針筒


0.07mm噴嘴最小線寬0.3mm

項目 參數
  噴嘴   0.07mm
  撞針   3mm
  針筒加熱溫度   105℃
  流道加熱溫度   145℃
  開閥氣壓   0.98mpa
  供料氣壓   0.3mpa
  開閥時間   3ms
  關閥時間   3ms
  預緊力   -10格(加2mm墊片)
  行程   8格
  點膠高度   2mm

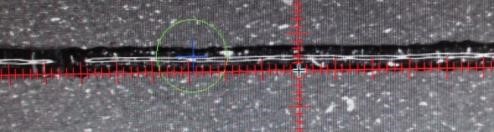

最小線寬0.3mm,穩定在0.4-0.5之間。

最小線寬0.3mm,穩定在0.4-0.5之間。

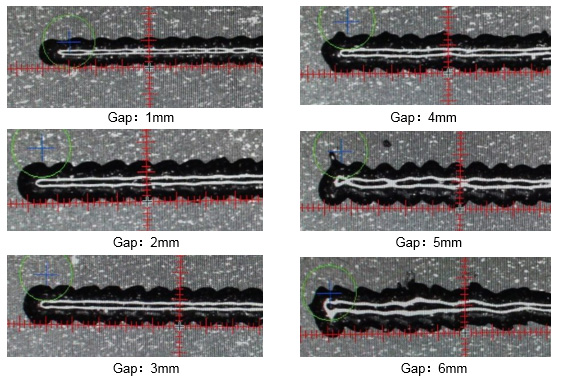

1~6mm點膠高度噴射效果圖

1~6mm點膠高度噴射效果圖

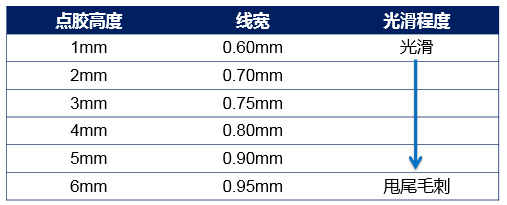

不同高度,線寬和線光滑程度對比

不同高度,線寬和線光滑程度對比

隨著高度增高,線寬逐漸增大,光滑程度也隨即降低,逐漸有甩尾的現象。

手機屏幕貼合其他應用發展方向

1、改良后的雙面膠,客戶有做測試,但是效果很難達到客戶要求,不排除后續繼續改良能夠達到客戶需求

2、熱熔膠膜,做成厚度一致的熱熔膠膜,且可以模切成客戶的需要的形狀。

目前手機品牌采用熱熔膠工藝的廠家

已經成交:明碩、VIVO、OPPO,HTC

在測試客戶:蘋果、華為、酷派、TCL

潛在客戶:小米,三星等各大手機和平板廠商
